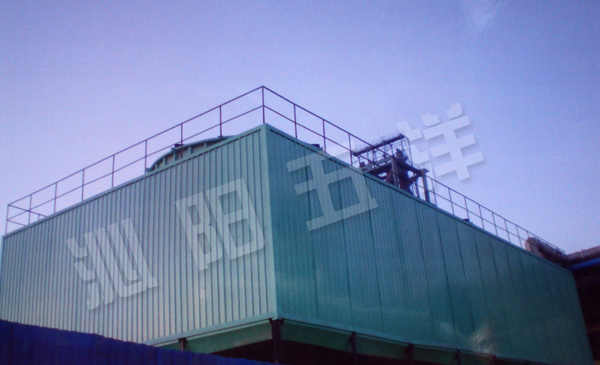

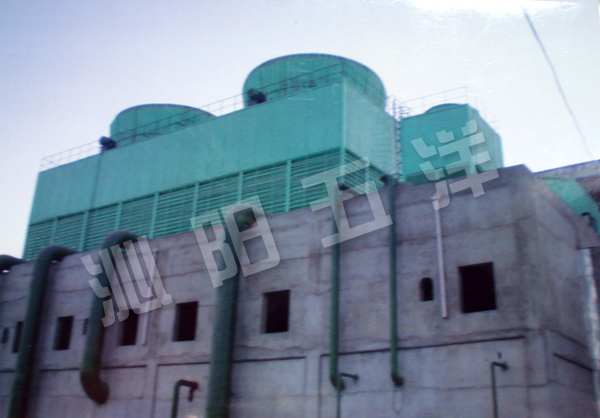

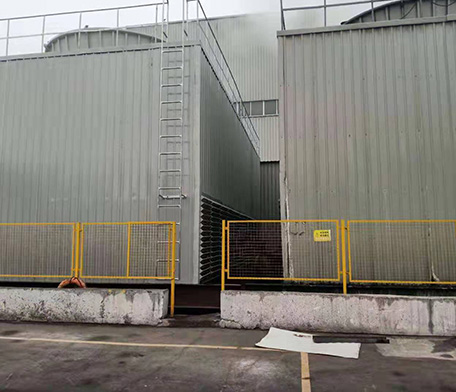

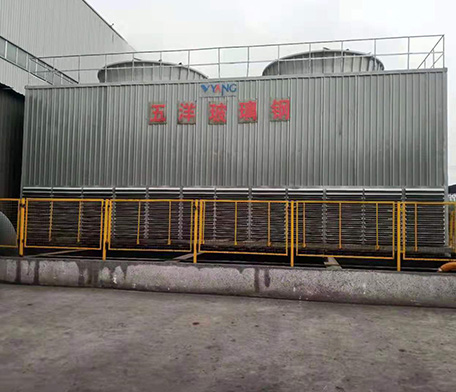

GFNL（工業方型逆流式）CDFNL（超低噪聲方形逆流式）DFNL（低噪聲方形逆流式）玻璃鋼冷卻塔

　　機械工業部第四設計研究院和我單位共同研制的節能型方形逆渡過式玻璃鋼冷卻塔，是在原設計的同類塔測試數據基礎上改進設計的。本設計應用了四院獲得的"節能型玻璃鋼冷卻塔"專利（專利號：882159940.1）。該專利特點是冷卻塔風機配有變扭矩變極雙速電機，當氣溫較低時，電機開低速，噪聲可低3~5dB（A），節電40%。

　　雙速電機的控制柜可配套供應，也可只提供控制柜的圖紙，控制柜的價款不包括在冷卻塔價款之內，須另計。

　　本設計還應用了四院獲得的國家專利"方形逆流式冷卻塔用斜梯形波填料片"（專利號：91216967.2)。經北京水科院和佛山實塔測試，其熱力、阻力特性均優于其它填料。

一、設計參數：

　　工業塔為：空氣濕球溫度τ=28℃，進塔水溫T1=42℃。出塔水溫T2=32℃；民用塔（低溫降）；τ=28℃，T1=37℃，T2=32℃。

　　冷卻塔代碼意義如下：

　　以水溫降分：①低溫降，設計水溫降5℃（低噪聲的代碼前以D表示，超低噪聲的以CD表示）；

　?、谥?、高溫降，水溫降10~25℃，代碼前以G表示。

　　以冷卻塔組成分：①無水盤的（代碼L表示）；

　?、跍\水盤的（代碼DP表示）；

　　③深水盤的（代碼以GP表示），深水盤的有效存水深度400mm,如要求加大水深，訂貨時須提出。

　　代碼中FN表示鋼結構方形逆流式。

　　代碼中的數字表示冷卻塔的規格，也即設計工況下單臺冷卻塔卻水量，單位為m3/h(立面及基礎圖所示為二臺塔，實用可單排多臺，或雙排多臺）。

二、選用及使用

　　選用時需知冷卻水量Q和進塔水溫t1,出塔水溫t2,空氣濕球溫度τ，據本說明的熱力性能曲線確定塔的規格。如超出熱力性能曲線范圍可將數據提給四院由電算確定。

　　冷卻塔的材料可耐-50℃低溫,但對于冷月平均氣溫低于-10℃的地區訂貨時應說明，以便采取防結冰措施。冷卻塔造價約增加3%。

　　循環水的濁度不大于50mg/1,短期不大于100mg/1。不宜含有油污和機械性雜質。必要時需采取滅藻及水質穩定措施。

　　冷卻塔的基礎所承載荷見"基礎埋板及荷載表"。

　　冷卻塔的進出水管方向可按90°、180°、270°旋轉。

　　布水系統是按名義水量設計的，如實際水量與名義水量相差15%以上，訂貨時應說明，以便修改設計。

　　冷卻塔進水溫度不超過60℃，如超過60℃訂貨時應說明。

　　風機中片安裝角度可調，但要保證角度一致，且電機的電流不超過電機的額定電流。

　　風機可短時低速倒轉以消水。

　　當用冷卻塔的水盤作水池時須另安裝"自動給水管"、"急速給水管"、"排污管"、"溢水管"、訂貨時須特別提出，冷卻塔報價不包括這部分價格。

　　冷卻塔零部件在存放運輸過程中，其上不得壓重物，不得曝曬，且注意防水。冷卻塔安裝、運輸、維修過程中不得動用電、氣焊等明火，附近不得燃放爆竹焰火。如有陰燃要求，訂貨時應提出，出廠價另加8%。
